Product Introduction

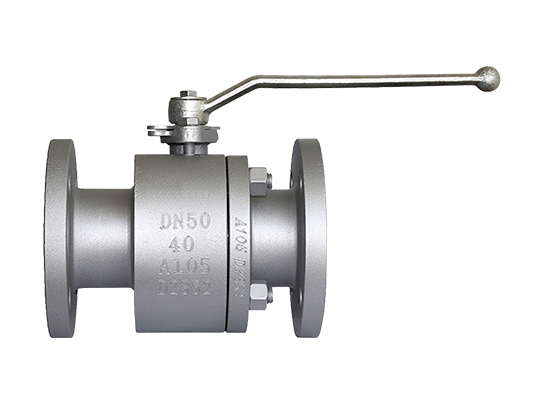

LYV® valvulae pilae natantes adamussim machinantur ut qualitatem superiorem et effectum obtineant. Nostrae actiones severiores fabricandi et qualitatis moderatio mensurae consequuntur in productis, qui similes oblationes in industria praelucent. Hae valvulae pilae fluitantis pluribus signis internationalibus occurrunt, ut API-6A, API-6D, ASME-B16.34, ISO-17292. Accedit, certificationem ignis API-6FA consecuti sunt, eosque idoneis applicationibus ad salutem ignis exigentibus. Valvulae pilae LYV® natantes paratae sunt solutionibus obsignandis quali- tate instructae, eas permittentes in altum pressum et altum temperaturae ambitus fideliter operandum. Optiones obsignandi amplitudinem praebemus ut diversis requisitis perficiendis occurram. Quaeso contactum turmas nostras dedicatas venditionesque tuas ad specificas necessitates discutiendas, et nos globum valvae fluitantis solutionis scissoris tuis singularibus requisitis occurrentem.

Specifications

Magnitudo dolor:

NPS 1/2"-10"; DN15-DN250

Pressura nominal:

150LB-500LB; PN20-PN260

Temperatus dolor:

-46℃～121℃（ dependet in consilio and materia

Finis Contrahentes:

LABIUM;.

Corpus Materiae:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Materiae sedes:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Materiae pilae:

ASTM A182 F304/F316

Materiae caulis:

ASTM A182 F304/F316

Design & Manufacture Latin:

API 6D

Facie ad faciem Latin:

ASME B16.10/ EN558-1

Finis Connection Latin:

ASME B16.5/ ASME B16.25

Test & inspicienda Latin:

API 598

Features

■ Mollis aut metallica sedes in promptu est

■ Instructus densis artificio ad operationem valvae accidentalis ne.

■ RF,RTJ, Connection face

■ Simplex structura, magnitudo compacta, et designatio leve.

■ Anti ictu caulis designatur ne truncus flando ob pressuram internam abnormalem oritur, accidentibus vitandis.

■ Ignis-tutum et consilium odii statarium.

■ Valvae baiulatae plenae consilio facilem piglinem pigrum patitur et humilis resistentiae fluxus et capacitas alta fluit.

■ Aureus designans Minimum operating

Quid est valvula volans;

Valvae pila natans est ubi globus trunnion loco non tenetur. In normali operatione, hoc faciet pilam leviter amni defluere. Haec mechanism sessio facit ut sub globo contra eam premendo comprimat. Praeterea in quibusdam speciebus, in casu alicuius vis efficiens mechanismum ad sedem dissipandam (sicut calor extremus ab igne extra valvam), globulus innatat usque ad corpus metallicum, quod ad signandum contra globum destinatur, praebens; aliquantum deficit a consilio.

Quomodo operatur.

Globuli valvae fluitantis commune genus pilae valvae est. Eius principium operandi est ipsum pila non directe contactum corporis valvae, sed signa contra sedes valvae. Cum valvae aperta est, globulus libere influere potest sub influxu instrumentorum fluens, minuens frictionem inter pilam et valvae sedes. Cum pila libere natare potest, valvae sedes opus habent quandam alvi deiectionem, et hoc consilium fabricae fluitantis pilae valvae egregiae effectus obsignationis dat.

Cur valvulae LYV®️ eligunt;

Valvam pilam producimus plusquam 30 annos. Officina 13000 metra quadrata tegit et plus quam 50 machinas CNC antecedens possidebit. Manipulus fabrum & productionis nostri fac ordinem tuum cum summus qualitate et velocissimo tempore tradet. Etiam de naviculas valvae curamus. Valvulae manticae vel chartae bullae involvent ut pingere non laedatur. Etiam valvulam fixam ex baculo plywood postquam valvam in cistam posuimus. Casus plywood necessariis notationibus pingetur ut valvae certa in naviculas non laedantur.

Praecipua externa et connectens dimensiones

Date		Revision							Repleti	Sedatus a	Publicare per
2024-April-03		Primum proventus							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Wt.(kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Wt.(kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Etiam schedula probata est a turma nostra fectum. Sed errata improvisa in input manuali non excluduntur. Haec scheda pro exsecutabili documento adhiberi non potuit. Ad subsidia technica, mitte nobis tua specifica per electronica. fabrum nostrum tractus trahet secundum speciem tuam
